13cm PA mit 2x BLF8G22LS - 160BV

Aufbau

Für SSB - Betrieb mit üblicher kurzer Sendezeit ist ein Kühlblock für die Wärmeableitung ausreichend, wenn zusätzlich die Betriebsspannung für das Modul über  ein PTT - Relais zugeschaltet wird.

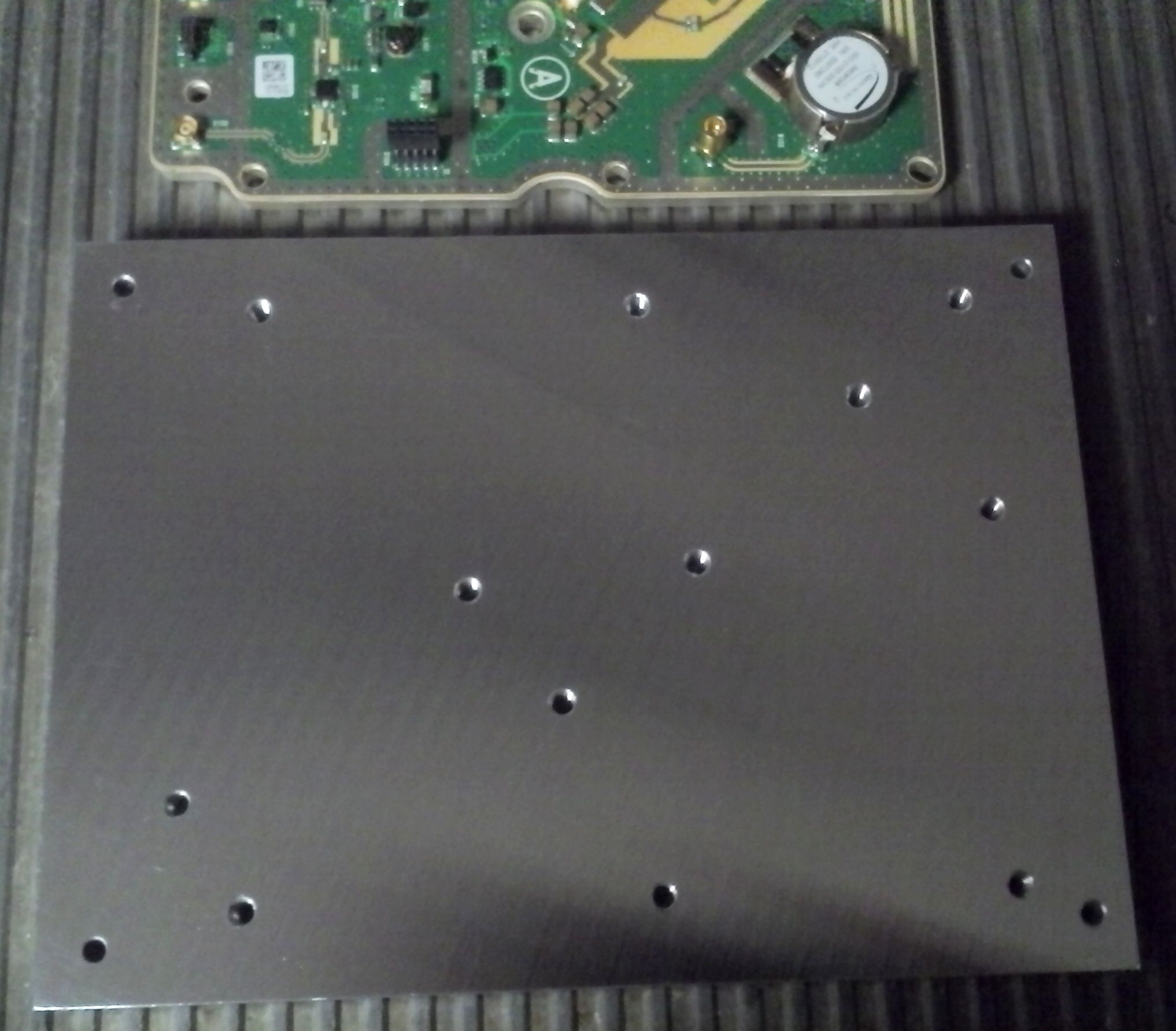

Bild in Lightbox öffnen (open image in lightbox). Kühlplatte 15mm stark mit Bohrungen und Gewinde für das Modul versehen. Beide Flächen sind " plan " gefräst.

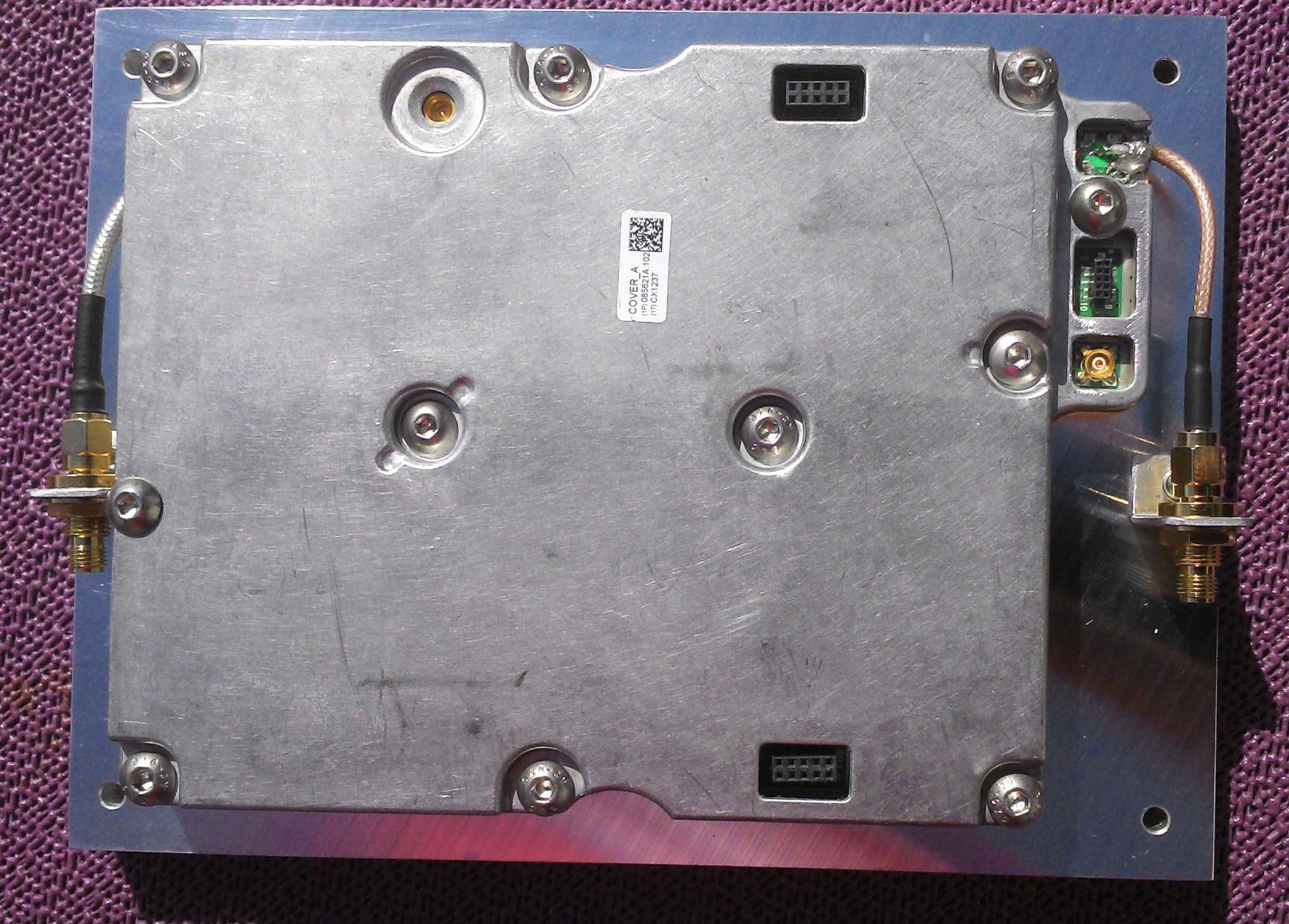

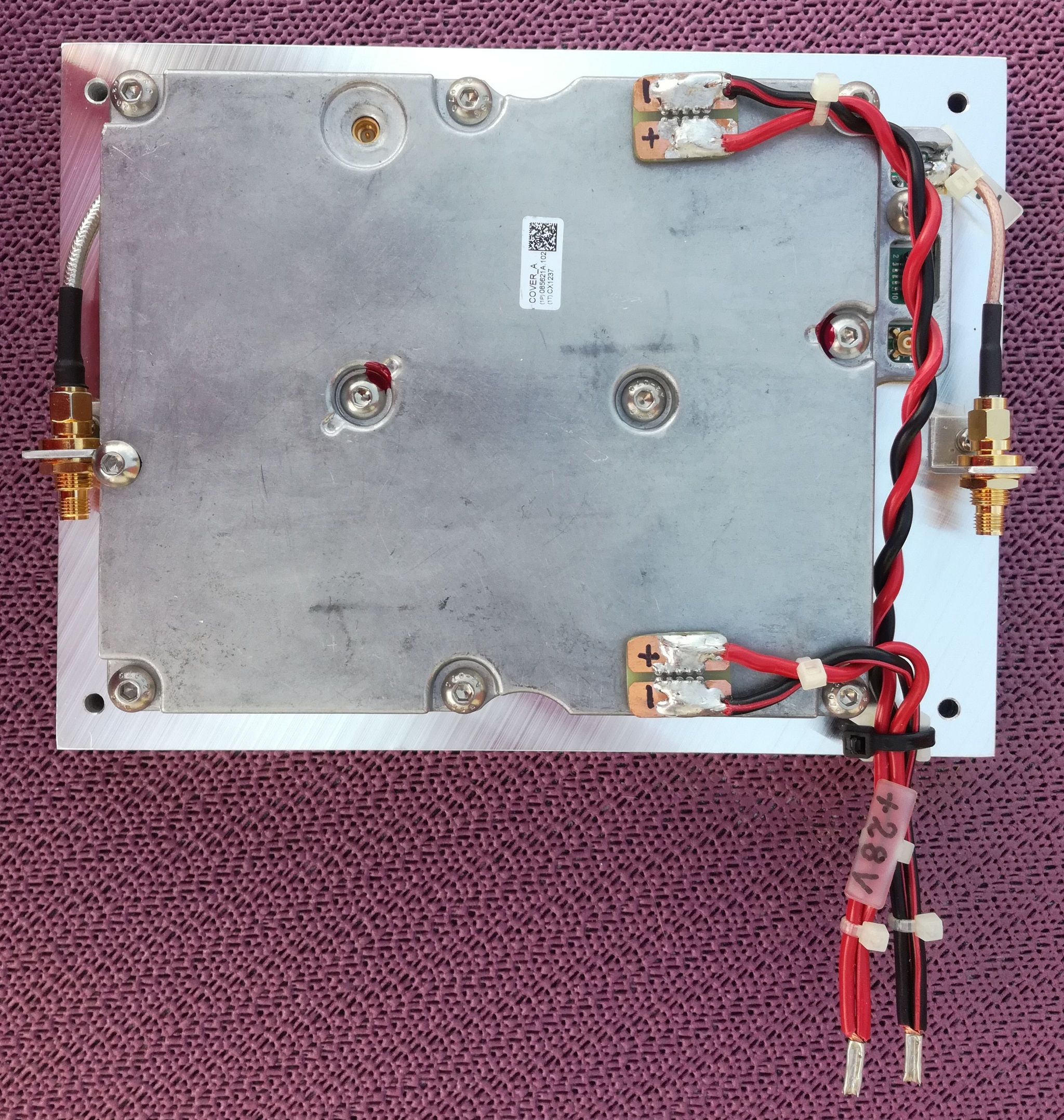

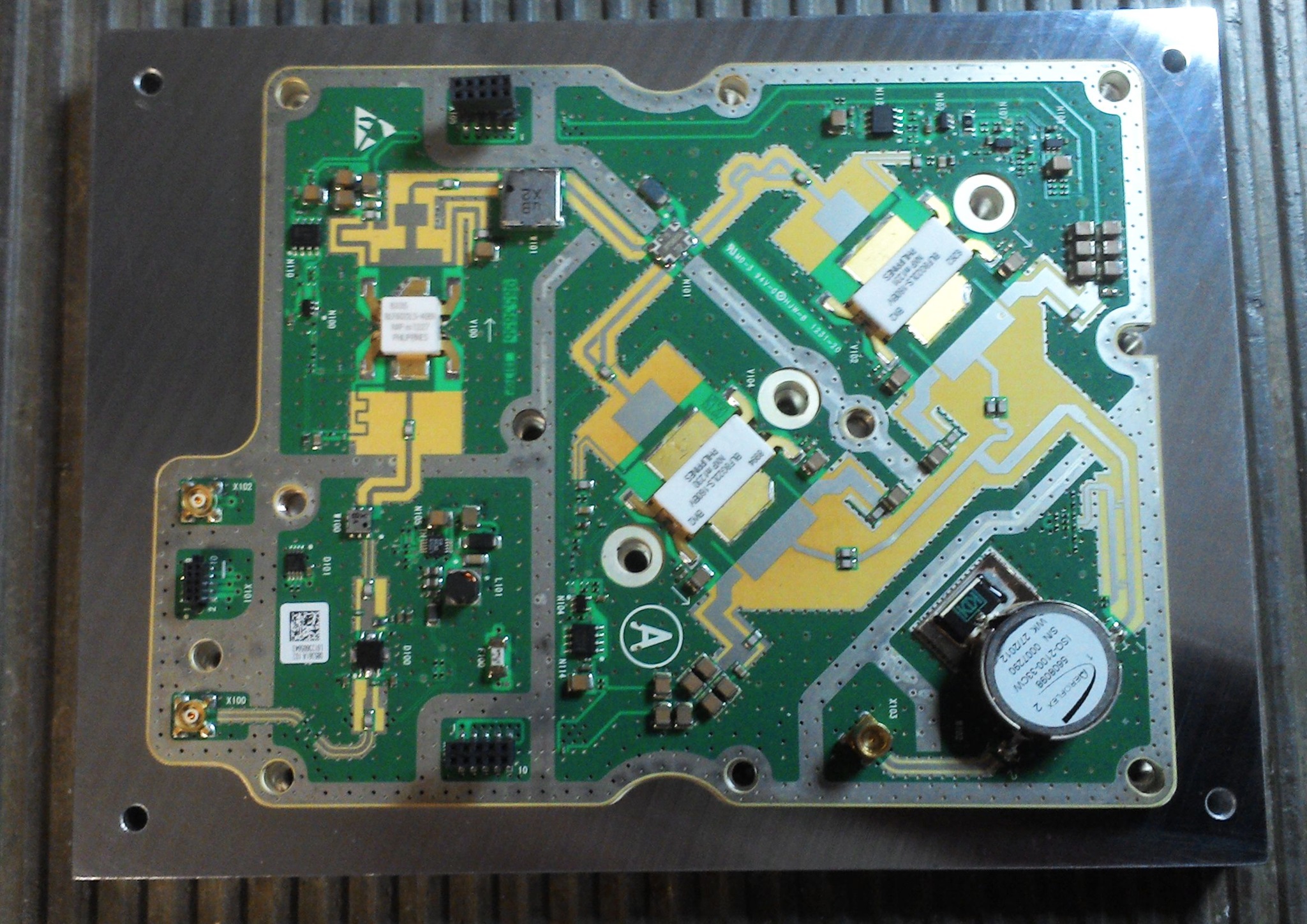

Bild in Lightbox öffnen (open image in lightbox). PA - Modul fertig montiert. Eingang / Ausgang SMA - Buchsen. Eingang RG 316 / Teflon Isolation, Ausgang RG 405 SemiRigid
