Eigenbau Yagi - Antenne für 1296 MHz

Eine Anregung zum Bau einer Element Schneidevorrichtung

Für eine 23cm Langyagi ist die Herstellung der entsprechenden Elemente sehr mühsam, da exakte Abmessungen der entsprechenden Elemente erforderlich sind. Eine große Hilfe dabei ist ein Hilfswerkzeug wie unten zu sehen. Die Elemente der Yagi bestehen aus 4mm AlSiMg 1,5 Rundmaterial, welches in 1mtr. Längen gehandelt wird. Mit einer Säge kann man nicht exakt arbeiten, zusätzlich müssen die abgesägten Längen noch mit einer Feile auf exakte Länge gebracht werden.

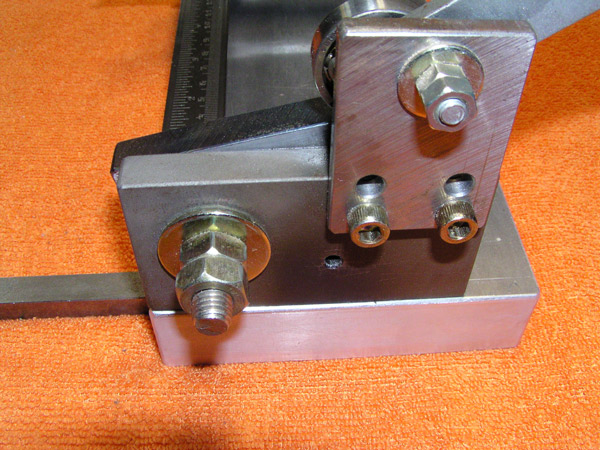

Bei diesem Hilfswerkzeug wird einfach der Alu-Stab in die Bohrung bis zur eingestellten gewünschten Länge durchgesteckt. Der Messschieber ist mit der entsprechenden Feststellschraube fixiert.
Wenn der Stab durchgesteckt ist und anliegt, wird der Handhebel nach unten gedrückt und der Alu-Stab wird abgeschnitten.
Die beiden Werkzeugstahl - Schneidebacken schneiden den Alu-Stab durch wie " Butter " wobei zusätzlich keinerlei Grad entsteht oder nacharbeiten notwendig sind.

Die Bohrschablone dient zum exakten bohren in Boom - Mitte, zusätzlich ist damit auch ein exaktes abmessen der Elementabstände möglich.

Die Element Einschlaghilfe besteht aus Rundmaterial mit 4mm Bohrung. Das entsprechende Element wird auf einer Seite etwas bearbeitet indem die Kante mit einer Schlichtfeile leicht " gebrochen " wird. Dann wird das Element in die Einschlaghilfe gesteckt und mit einem Hammer, bis zum entsprechendem Maß, durch die 3,9mm Bohrung im Boom getrieben.
Das Element sitzt " Bombenfest " , bei der Antennenberechnung bin ich in diesem Fall für Element " durch Boom " verbunden ausgegangen.
