Aufbau Varianten

Die Original Grundplatte des Modul ist im normalen Betrieb nicht zur Kühlung geeignet. Zum Betrieb in SSB mit den üblichen kurzen Durchgängen ist eine weitere z.B. 15mm starke Aluplatte ausreichend, wenn die Betriebsspannung mit PTT durch ein geeignetes Relais oder Power FET zugeschaltet wird.

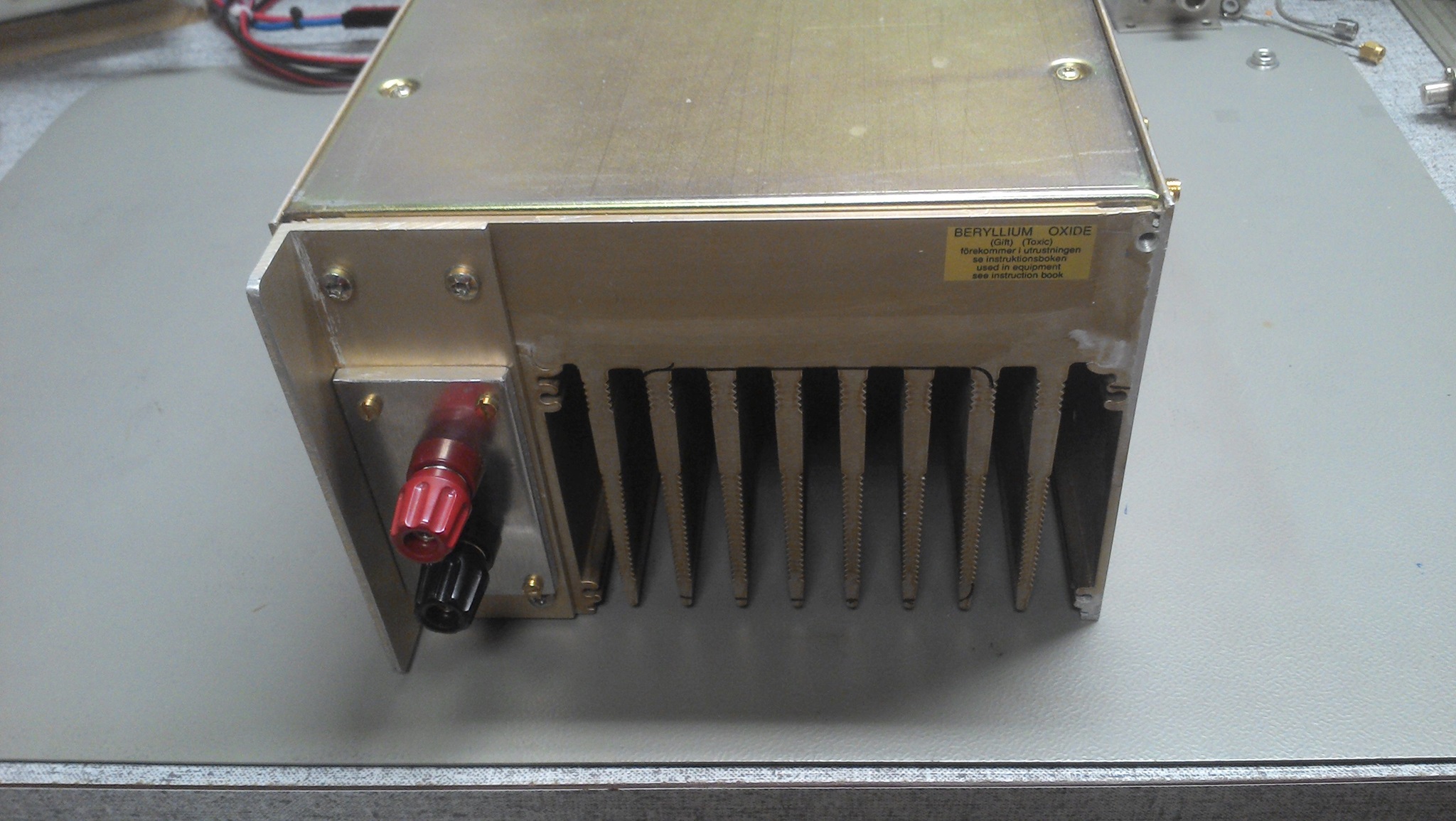

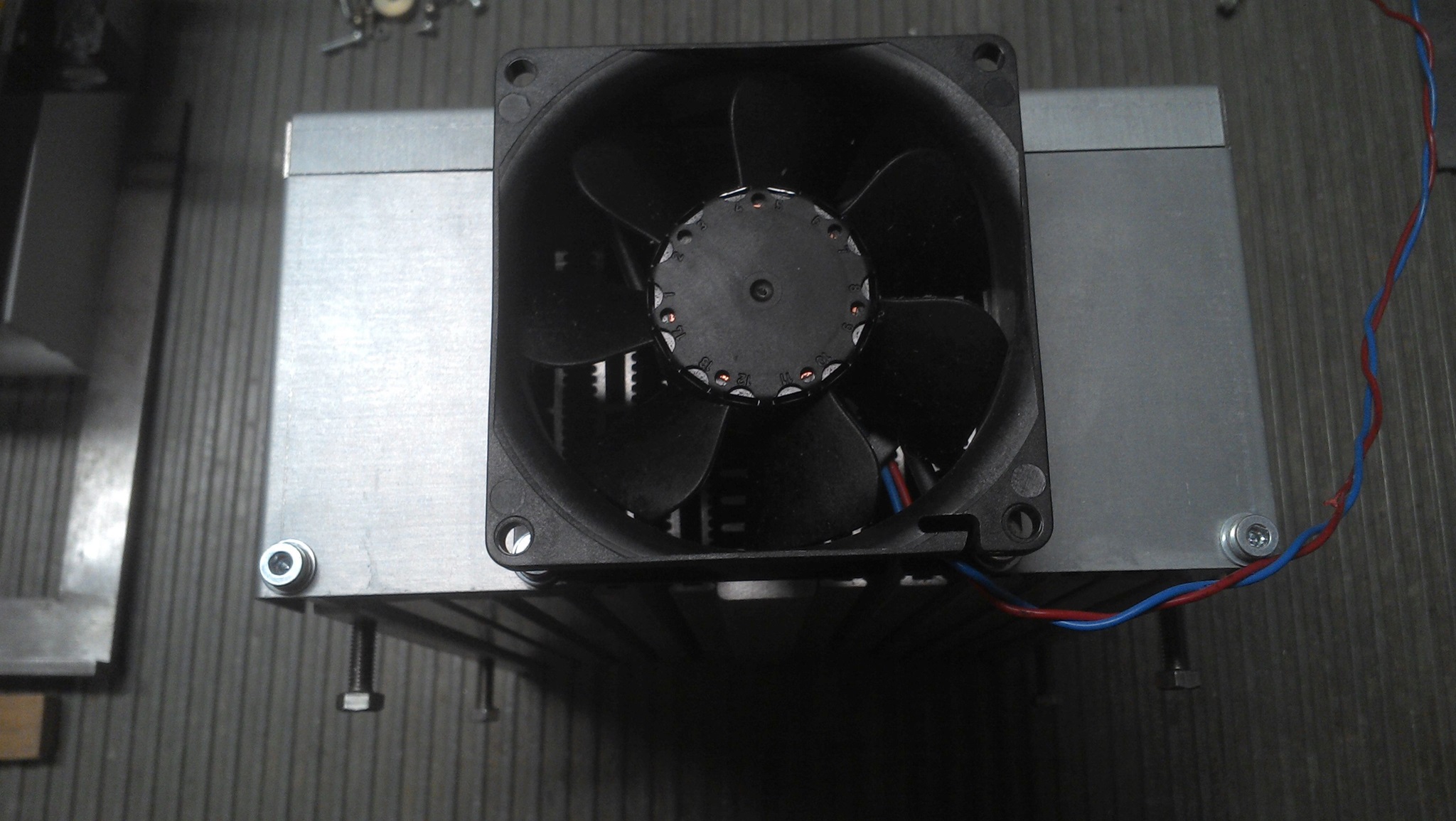

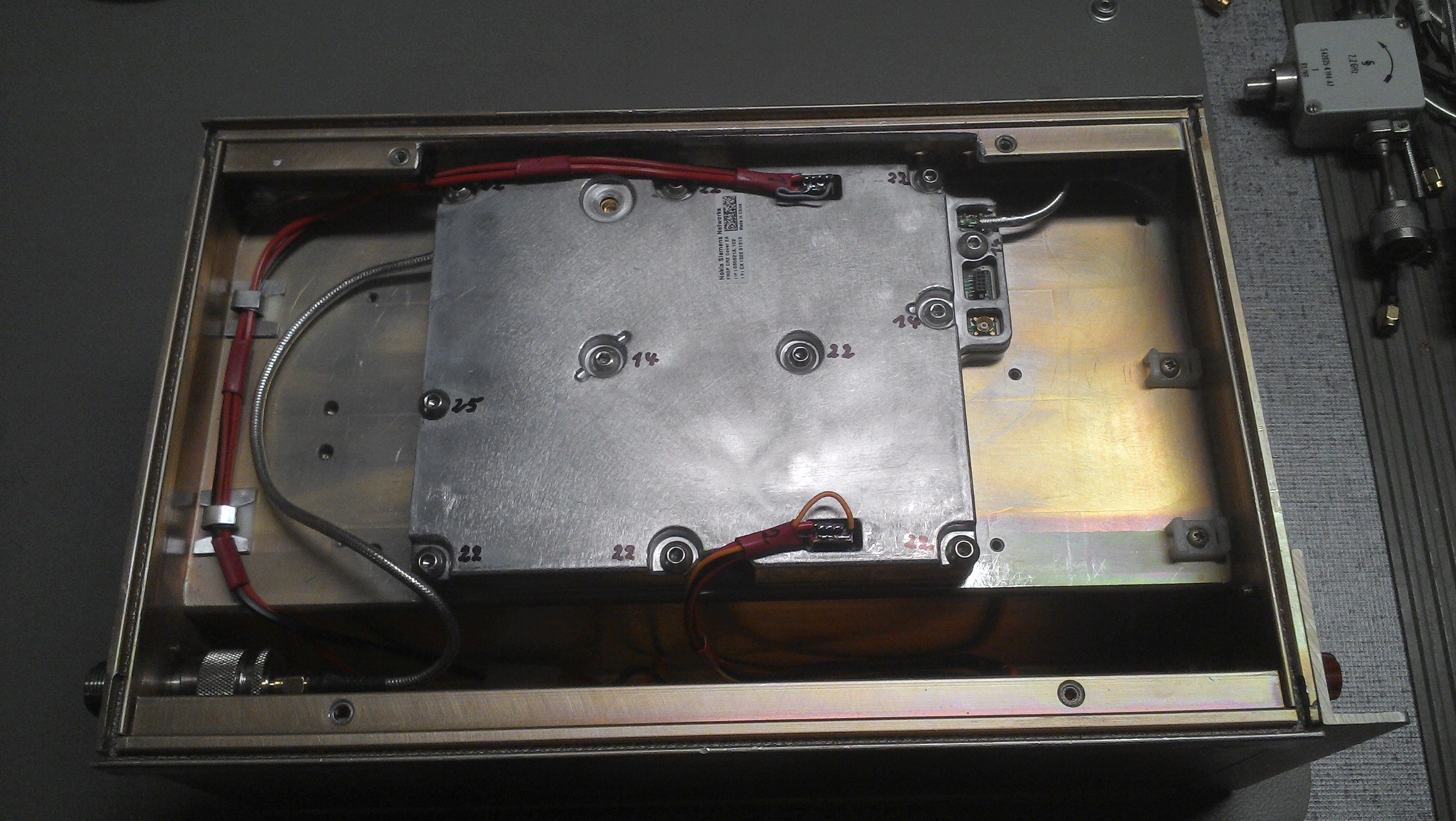

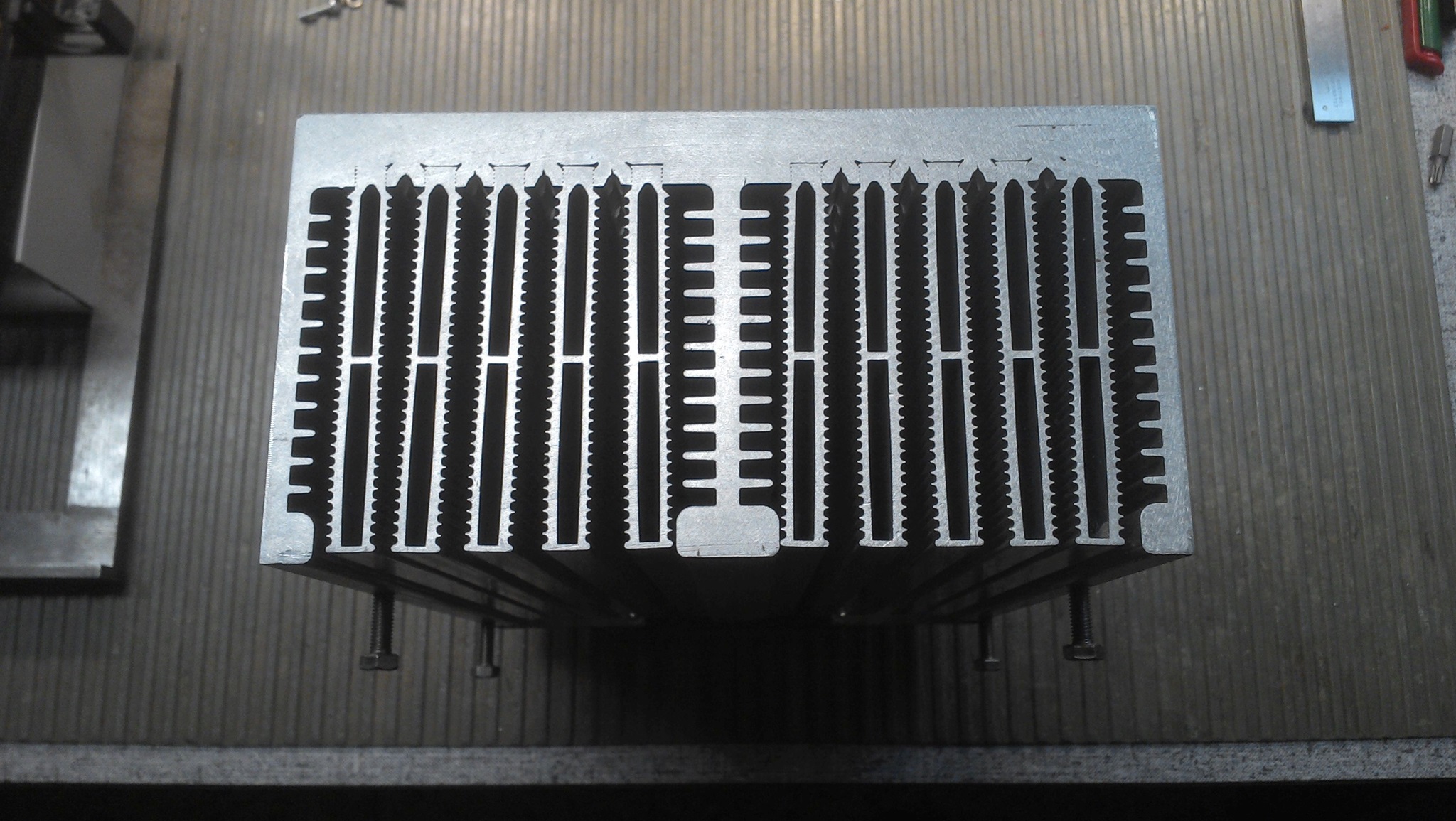

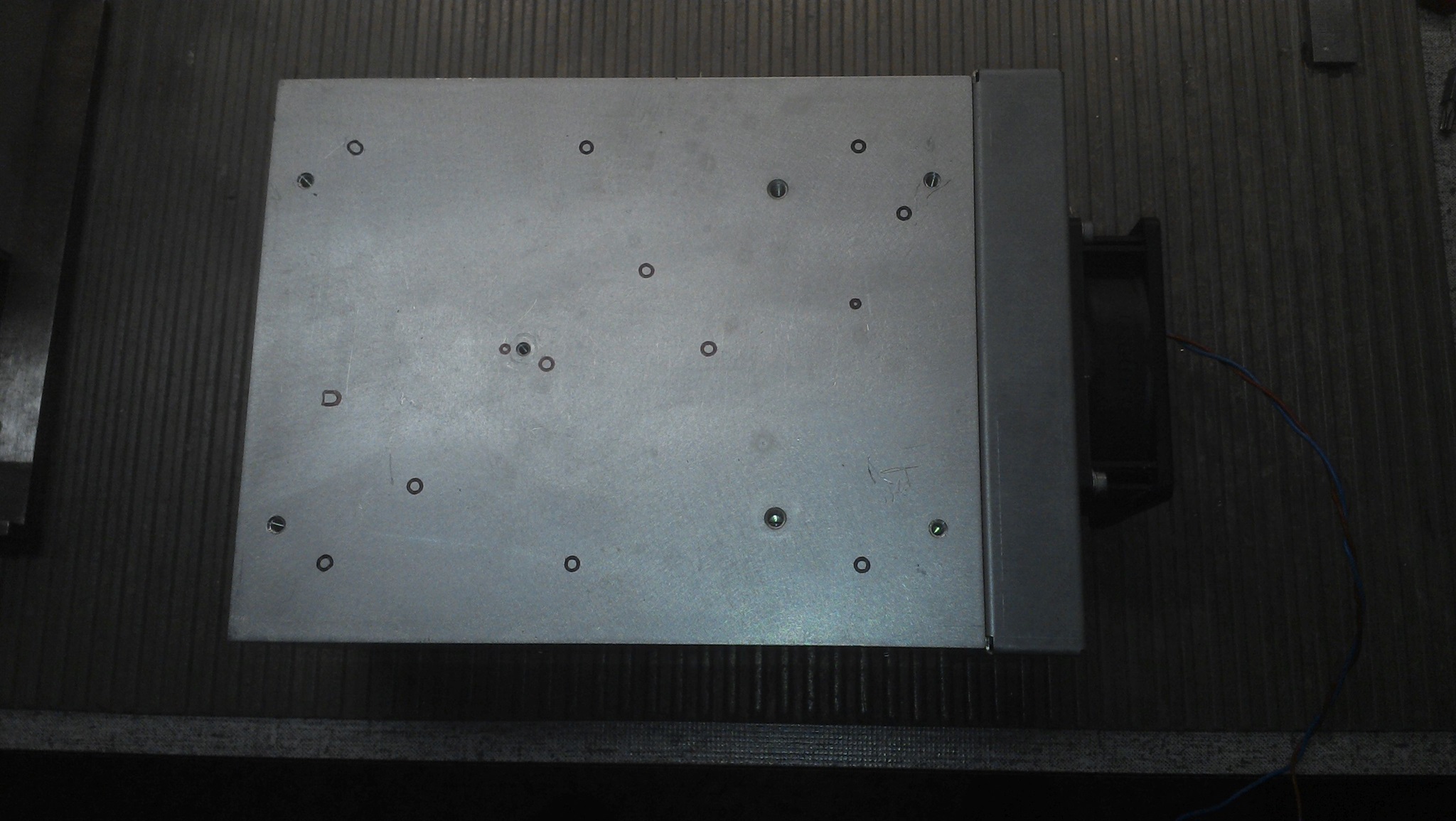

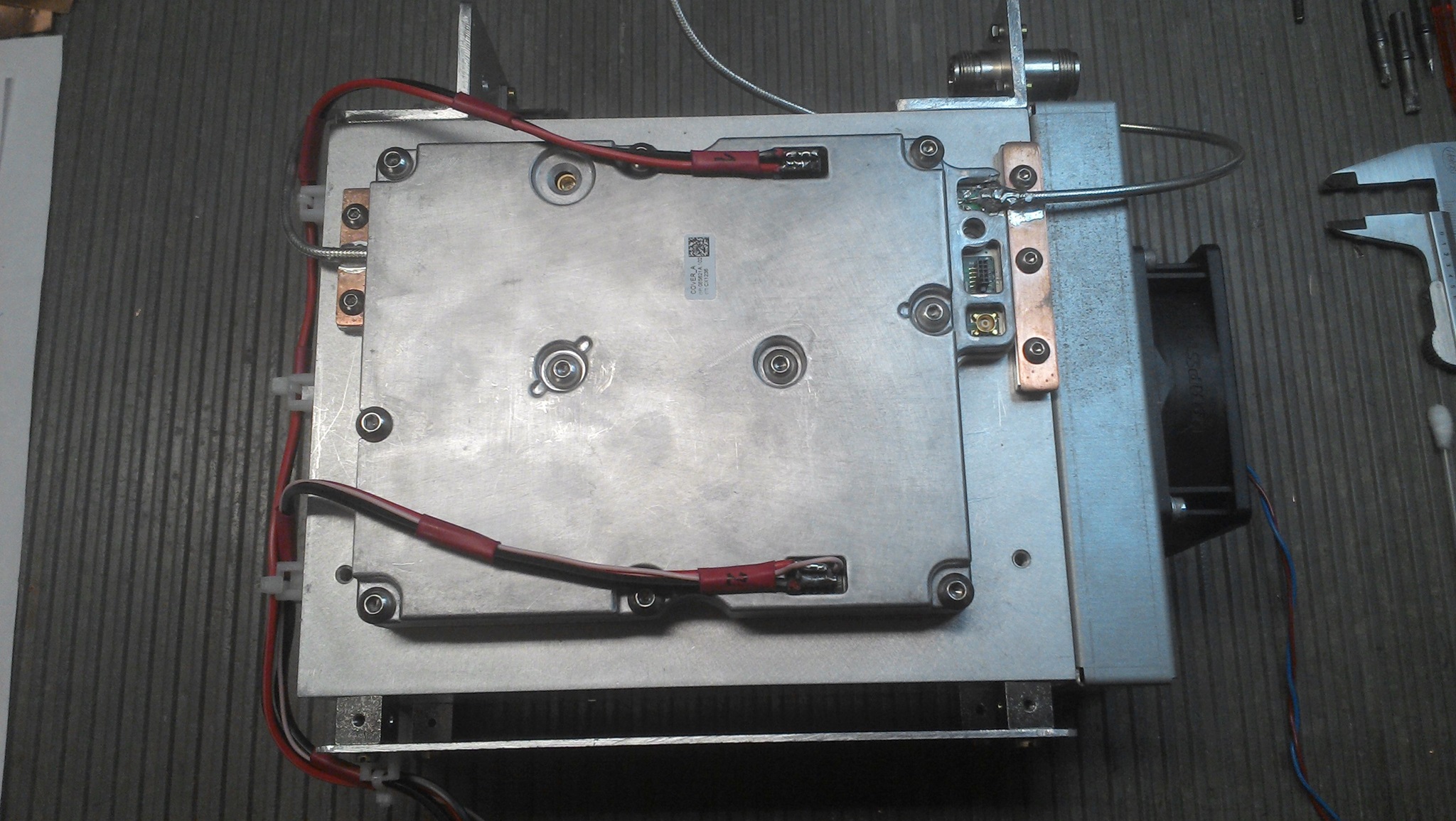

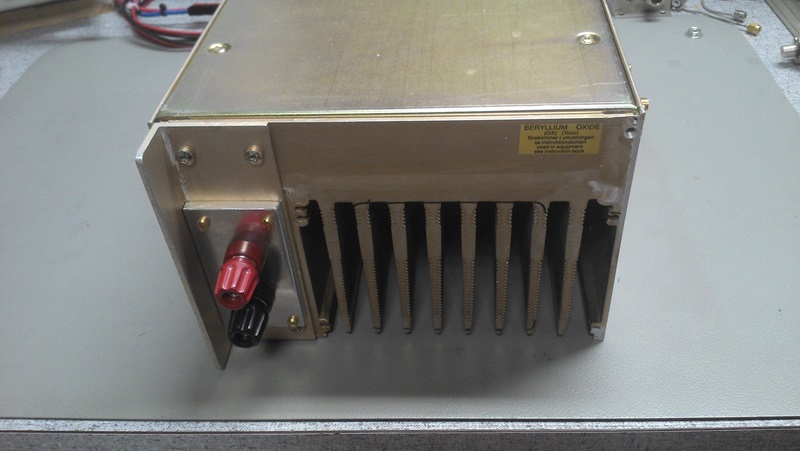

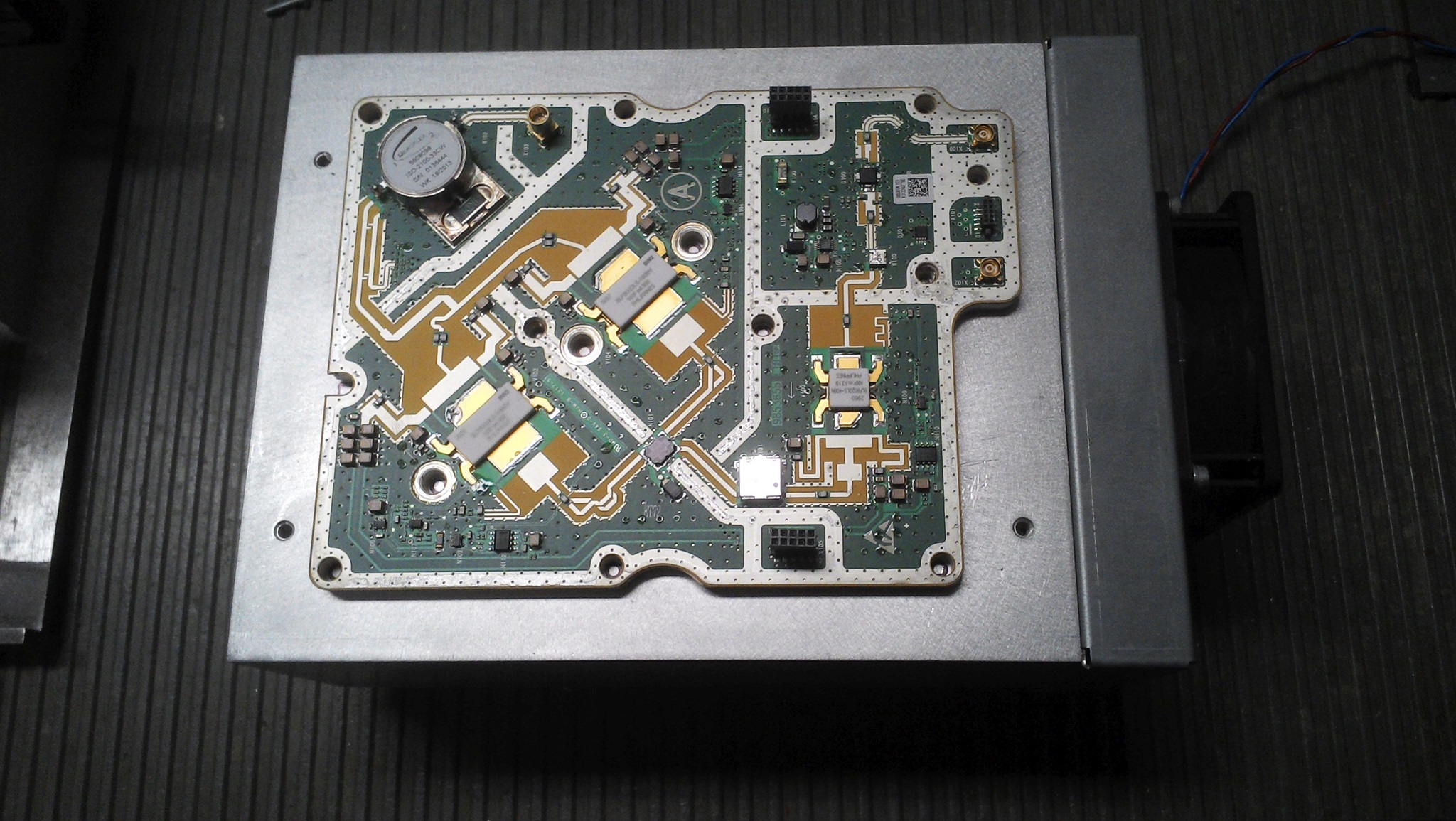

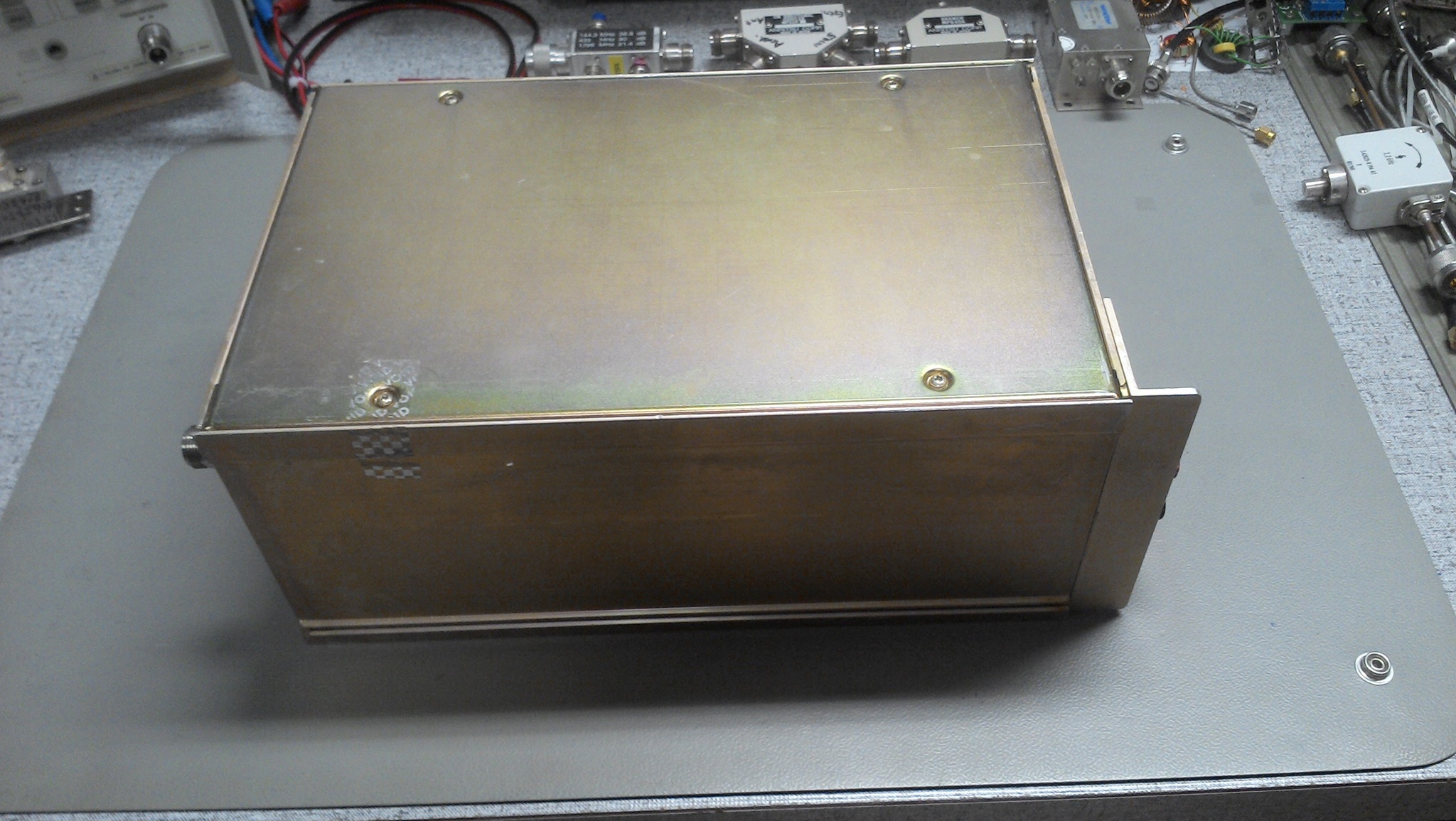

Für Betriebsarten mit langen Durchgängen speziell auch DATV ist ausreichende Kühlung, wie in den Bildern unten zu sehen, erforderlich.
